Дорогие друзья у наших партнёров появились:

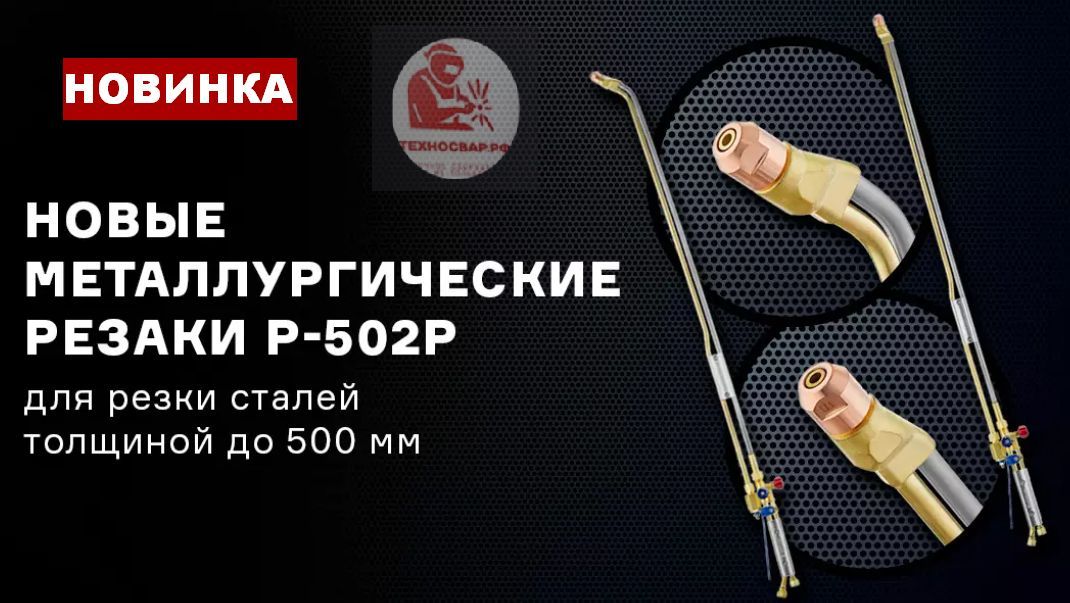

Новые высокомощные резаки Р-502Р для резки толстого металла до 500 мм.

Компания ПТК представила два новых инжекторных газокислородных резака повышенной мощности — Р-502Р. Эти модели предназначены для сложных условий работы, включая резку  литья и крупногабаритного металлолома из низкоуглеродистых сталей толщиной до 500 мм. В качестве топлива используется природный газ (метан) или пропан-бутан. Для работы требуется стабильное и непрерывное поступление кислорода, которое можно обеспечить от цехового кислородопровода или баллонов .

Основные характеристики новых резаков:

1. **Две модификации головки для разных задач:**

   - Резак Р-502Р с углом наклона головки 135 градусов обеспечивает высокую точность и маневренность при работе.

   - Модель с углом 180 градусов предназначена для резки в труднодоступных местах и выполнения «внахлёст» соединений.

2. **Удобство в использовании:**

   - Дополнительная ручка на наконечнике позволяет надежно удерживать резак в любом положении.

   - Запорные вентили из нержавеющей стали с фторопластовым уплотнителем гарантируют плавное регулирование подачи газа.

3. **Комплектация:**

   - В комплект входят внутренние латунные мундштуки №1П (для металла толщиной до 350 мм) и №2М (для толщины до 500 мм), а также соответствующие наружные медные мундштуки. Давление и расход газа зависят от выбранного мундштука и указаны в инструкции.

4. **Универсальное подключение:**

   - Резаки оснащены ниппелями и накидными гайками M16×1,5 для кислорода и M16×1,5 LH для пропана, что позволяет использовать резинотканевые рукава диаметром 6 и 9 мм без дополнительных переходников.

Как выбрать машину термической резки?

Машины термической резки получили широкое распространение благодаря своей способности механизировать процесс резки листового проката и значительно увеличить скорость раскроя при сохранении высокого качества разделительных швов.

Наиболее популярными в производстве металлоконструкций и общем машиностроении являются машины термической резки, которые перемещаются по направляющей рельсе. К таким машинам относятся модели CG-30 с одним резаком и CG-100 с двумя резаками. Рассмотрим их устройство и особенности.

Эти машины предназначены для прямолинейного реза (раскроя) листового проката из низкоуглеродистых сталей толщиной до 100 мм. Они также могут использоваться для раскроя фланцев и вырезки отверстий диаметром от 200 до 2000 мм с помощью циркульного устройства.

Машины CG-30 и CG-100 представляют собой компактный корпус из прочного литого алюминиевого сплава. Внутри корпуса находится привод, который состоит из фрикционного вариатора с электроприводом и коробки с вал-шестернёй и зубчатым колесом, передающим движение на два приводных колеса.

Скорость перемещения машин составляет от 50 до 800 мм/мин. Они могут двигаться в обоих направлениях с возможностью плавной регулировки скорости.

Суппорт крепления машинного резака можно регулировать по высоте в рабочем режиме. Для снятия фасок под сварку резак можно наклонять под углами 30°, 45° и 60°.

В комплект поставки к 3-х трубному машинному резаку входят безопасные газосмесительные мундштуки, которые обеспечивают внутрисопловое смешение газов при работе на горючем газе пропан-бутан/метан.

Если машина должна работать на другом горючем газе, например, на ацетилене, то необходимо заранее согласовать комплектацию с отделом продаж и дилером для перекомплектации машины под индивидуальный заказ.

Для удобного и точного перемещения машины по листу в комплект входит направляющий рельс длиной 1800 мм. По краям рельса расположены два фрезерованных паза, которые служат направляющими для колёс машины.

Направляющая рельса имеет двухсторонние замки, что позволяет присоединять дополнительные рельсы и создавать единую направляющую для всего обрабатываемого листа. Это существенно экономит время переналадки машины и процесса резки.

Два небольших передних колеса также перемещаются в пазах направляющей рельсы при «прямоходном» движении. Однако они могут вращаться вокруг своей оси, что позволяет машине двигаться по диаметру при использовании циркульного устройства.

Особенностью модели CG-100 является возможность одновременной работы двух резаков. Это особенно важно при встречной компенсации тепловых поводок листа при резке, что актуально при изготовлении конструкционных балок, колонн и других ответственных конструкций.
