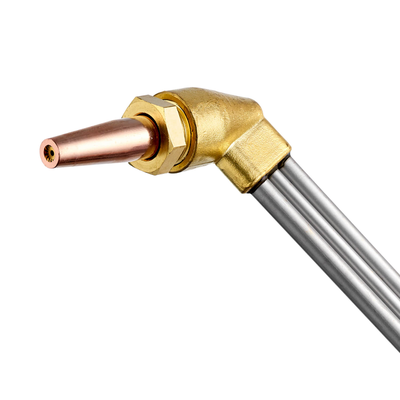

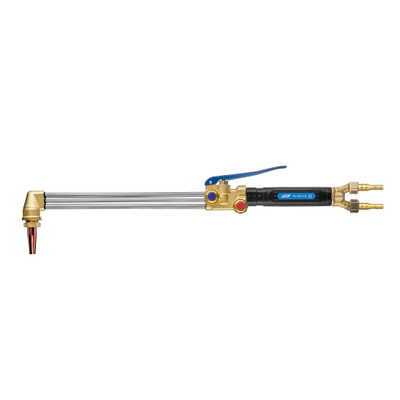

Резак Р3-300 К-М

Рычажный универсальный резак для работы на пропане и ацетилене. Возможен рез металла толщиной до 300 мм. Не требует установки огнепреградительных клапанов. Укомплектован пропановым мундштуком, ниппелями и накидными гайками.

Описание

Универсальный резак Р3-300 К-М внутрисоплового смешения газов предназначен для ручной кислородной резки листового и сортового металлопроката из низкоуглеродистых сталей толщиной до 300 мм.

Резак обладает повышенной надежностью конструкции, которая достигается за счет штампованных латунных элементов резака. На резаке установлена ручка из высокотемпературного штампованного пластика, выдерживающая температуру до 200°С, благодаря чему можно работать в тонких рукавицах.

Резак может работать на пропане и ацетилене. Выбор газа зависит от установленных газосмесительных мундштуков. Мундштуки имеют три запорных пояска, которые предотвращают перетечку газов и обеспечивают смешение газов непосредственно в мундштуке, обеспечивая безопасное использование. Резак поставляется c разборным пропановым мундштуком №2PM. Давление газа на входе и расход зависит от установленного мундштука. В руководстве по эксплуатации указаны ориентировочные данные.

Маркировка разборных пропановых/неразборных ацетиленовых мундштуков и толщина разрезаемого металла:

№0PM/0А (3–10 мм)

№1PM/1А (8–15 мм)

№2PM/2А (15–30 мм)

№3PM/3А (30–50 мм)

№4PM/4А (50–100 мм)

№5PM/5А (100–200 мм)

№6PM/6А (200–300 мм)

Особенности Р3-300 К-М:

Резак с клапаном кислорода режущего (КР). Клапан располагается сверху, что облегчает эксплуатацию резака.

Угол наклона головки резака 95°.

Резак не требует установки огнепреградительных клапанов.

Резак укомплектован ниппелями, что позволяет использовать резинотканевые рукава с внутренним диаметром 6 и 9 мм без дополнительных переходников, накидными гайками M16х1,5 для подачи кислорода и M16х1,5LH для подачи горючего газа.

Товар поставляется в индивидуальной упаковке, что исключает бой и обеспечивает сохранность комплектации во время транспортировки и хранения на складе.

Комплектация:

Резак Р3-300 К-М – 1 шт.

Мундштук пропановый №2PM – 1 шт.

Ниппель универсальный диаметром 6/9 мм – 2 шт.

Гайка накидная M16х1,5 – 1 шт.

Гайка накидная M16х1,5LH – 1 шт.

Руководство по эксплуатации – 1 шт.

Технические характеристики

Применяемый горючий газ: Пропан-Бутан, Ацетилен

Толщина разрезаемого металла, мм: до 300

Давление кислорода на входе, МПа (кгс/см²): 2,5–10

Давление пропана на входе, МПа (кгс/см²): 0,4–1,5

Давление ацетилена на входе, МПа (кгс/см²): 0,30–0,50

Расход кислорода, м³/ч: 4–33,2

Расход пропана, м³/ч: 0,41–0,86

Расход ацетилена, м³/ч: 0,025–1,5

Исполнение: Рычажное/Клапанное

Угол наклона головки резака: 95°

Длина резака, мм (не более): 520

Вес нетто, кг (не более): 1,0
