Регулятор расхода газа У-30АР-40-5

Регулятор расхода газа У-30/АР-40-5 с манометрами для углекислоты и аргона предназначен для понижения давления газа и автоматического поддержания постоянным заданного расхода при питании постов и установок в среде защитных газов.

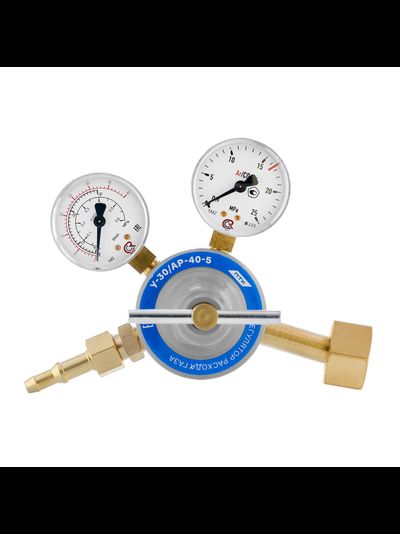

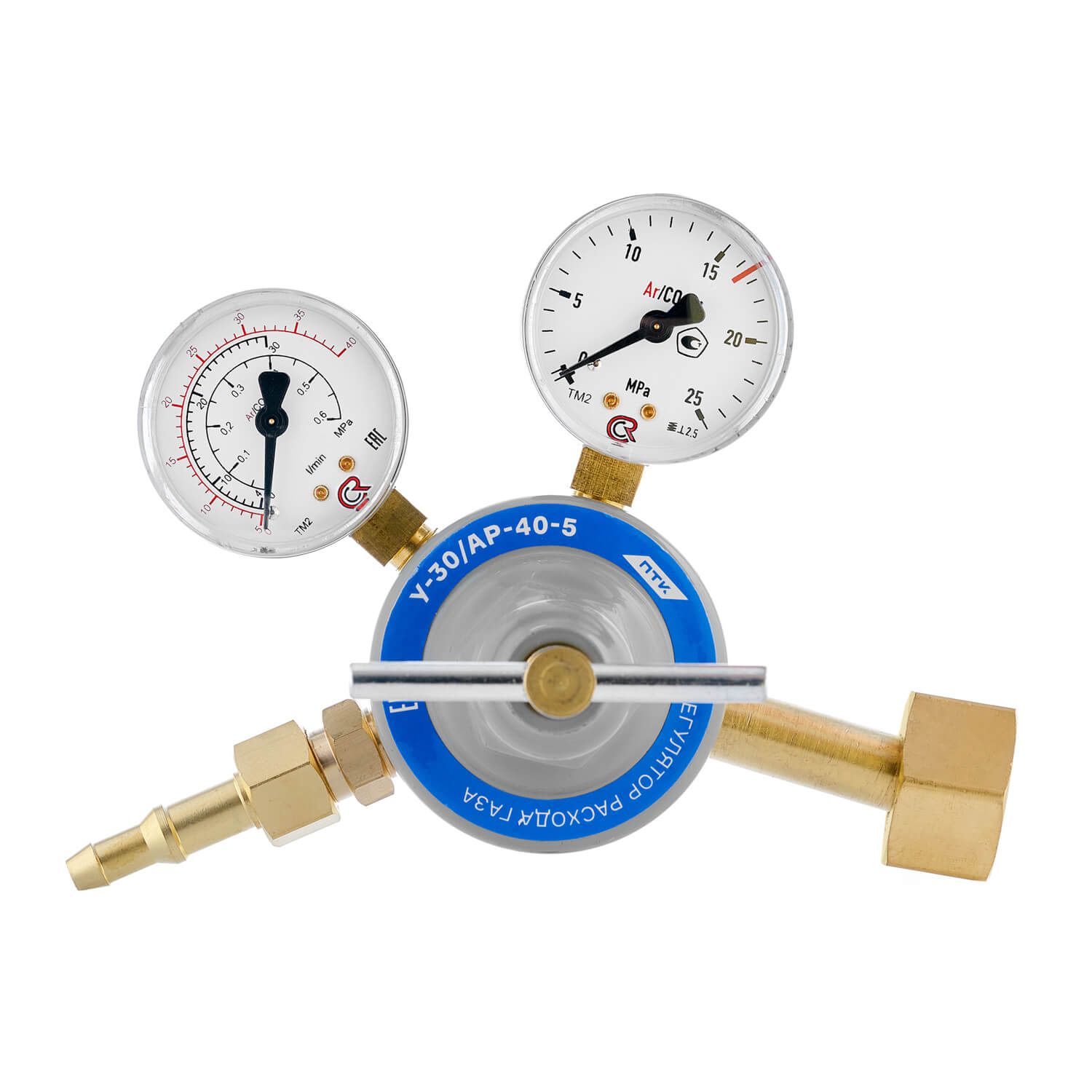

Манометр (указатель расхода) имеет две цветные шкалы:

Красная шкала – расход в л/мин для Аргона (Ar).

Чёрная шкала – расход в л/мин для Углекислоты (CO2).

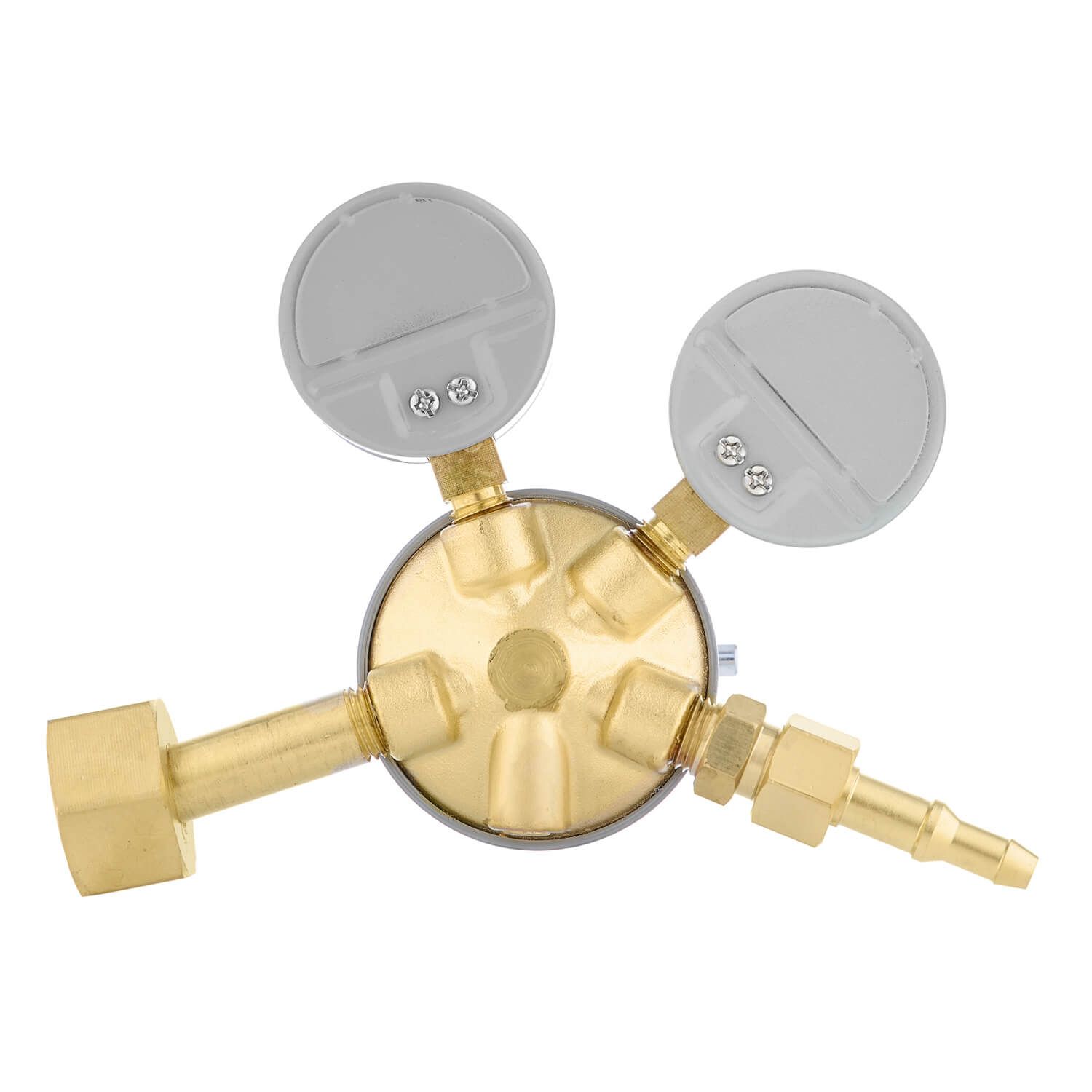

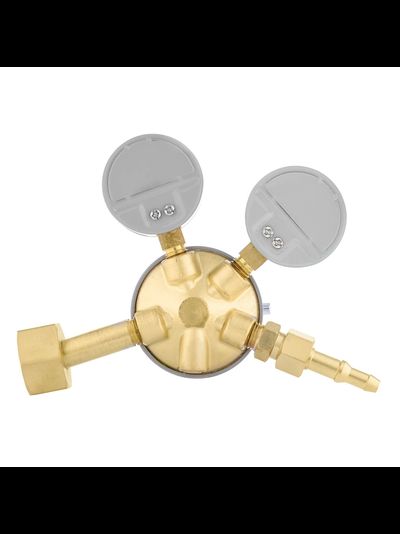

Корпус регулятора изготовлен из латуни.

Особенности:

Регулятор расхода газа комплектуется универсальным ниппелем, что позволяет использовать резинотканевые рукава с внутренним диаметром 6 и 9 мм без дополнительных переходников.

Регулятор упакован в индивидуальную картонную коробку, что исключает бой манометров и обеспечивает сохранность комплектации во время транспортировки и хранения на складе.

Комплектация регулятора расхода газа У-30/АР-40-5:

Регулятор расхода газа У-30/АР-40-5 в сборе – 1 шт.

Руководство по эксплуатации – 1 шт.

Технические характеристики

Редуцирующий газ: Углекислый газ/Аргон

Наибольшая пропускная способность, л/мин (м³/ч): 30/40 (1,8/2,4)

Наибольшее давление газа на входе, МПа (кгс/см²): 20 (200)

Наибольшее рабочее давление газа, МПа (кгс/см²): 0,4/1,25 (4,0/12,5)

Давление срабатывания предохранительного клапана, МПа (кгс/см²): 0,6 (6,0)

Присоединение к баллону: Радиальное

Присоединительные размеры на входе - гайка накидная с внутренней резьбой: G3/4-B

Присоединительные размеры на выходе - штуцер с гайкой (резьба) и ниппель (ø мм): M16х1,5 и ниппель 6/9

Вес нетто, кг: 0,74

Габариты регулятора в собранном виде, мм: 160х100х120

Вес брутто, кг: 0,84

Габариты индивидуальной упаковки, мм: 120х130х140
