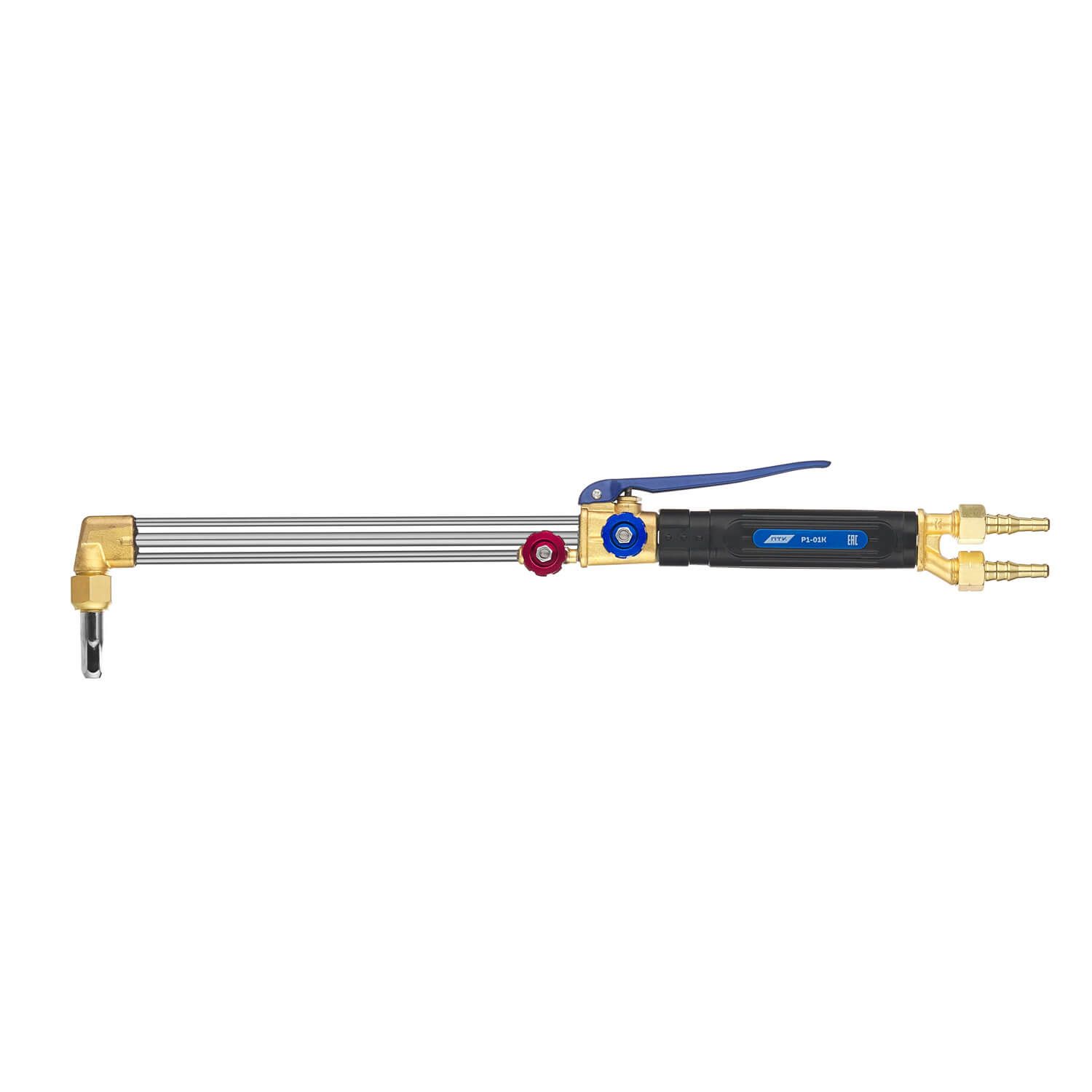

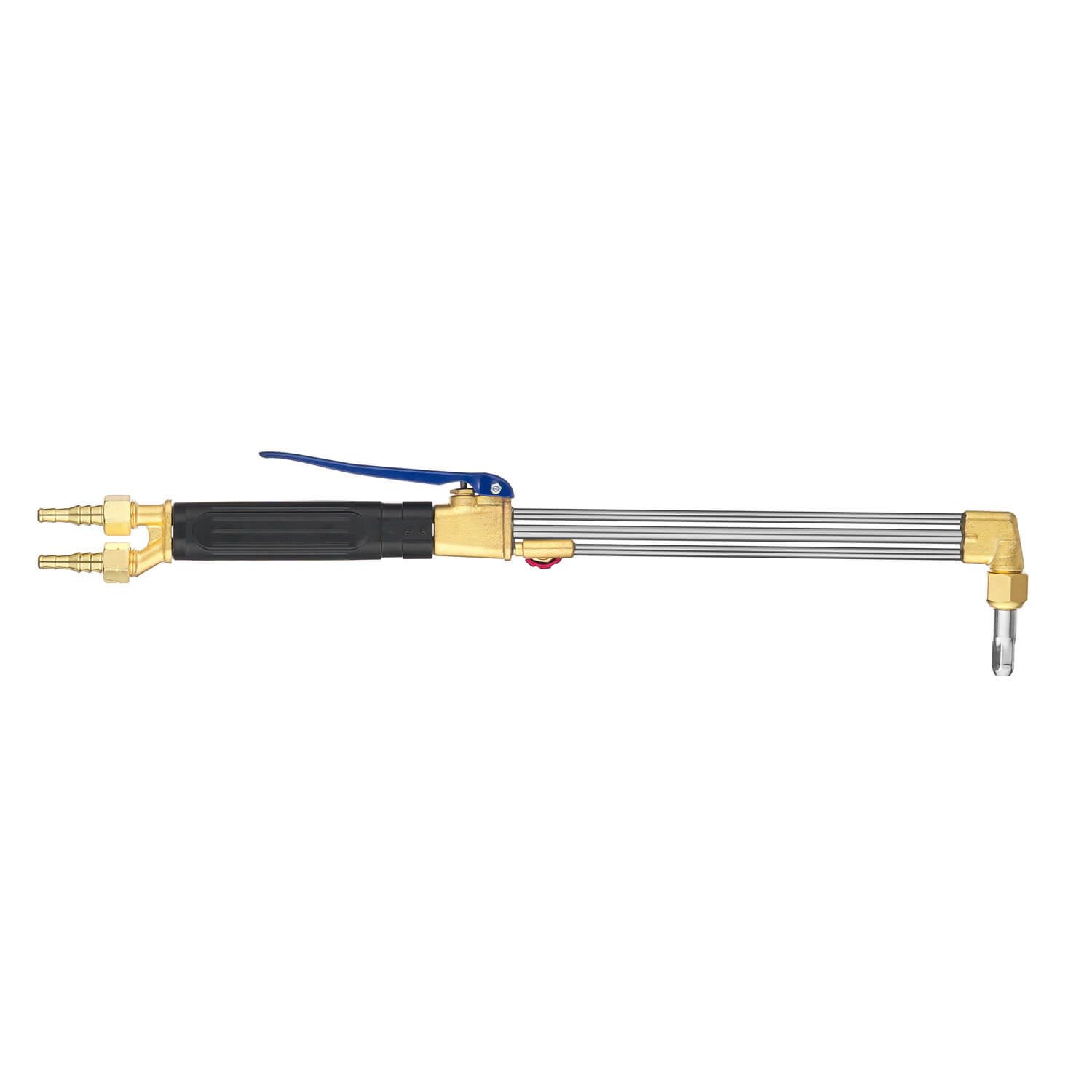

Резак универсальный Р1-01К

Р1-01К – это универсальный резак внутриголовочного смешения газов, который используется для ручной кислородной резки листового и сортового металлопроката из низкоуглеродистых сталей толщиной до 100 мм. Резак обладает повышенной надежностью конструкции, которая достигается за счет штампованных латунных элементов резака.

Отличительная особенность резака Р1-01К – клапан кислорода режущего (КР), который располагается сверху, что облегчает эксплуатацию резака.

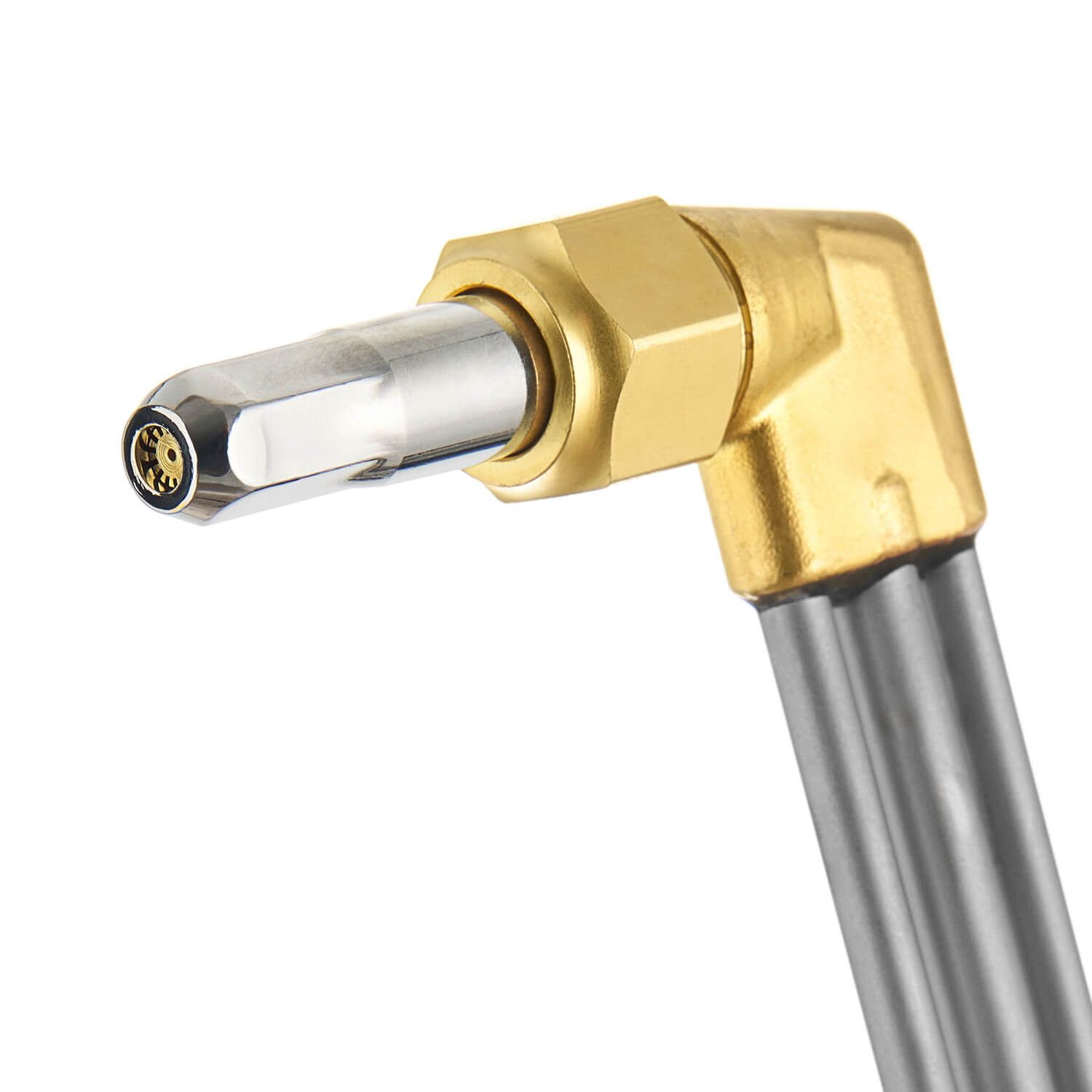

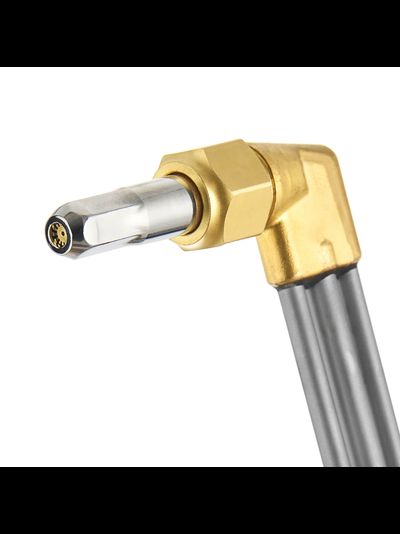

Резак может работать на пропане и ацетилене. Выбор газа зависит от установленных неразборных мундштуков. Мундштуки имеют два запорных пояска, которые обеспечивают смешение газов непосредственно в головке резака, обеспечивая безопасное использование. Резак поставляется в сборе с пропановым мундштуком №2П. Давление газа на входе и расход зависит от установленного мундштука. В руководстве по эксплуатации указаны ориентировочные данные.

Маркировка пропановых/ацетиленовых мундштуков и толщина разрезаемого металла:

№1П/1А (2–15 мм)

№2П/2А (15–30 мм)

№3П/3А (30–50 мм)

№4П (50–100 мм)

Особенности резака универсального Р1-01К:

Резак с клапаном кислорода режущего (КР). Клапан располагается сверху, что облегчает эксплуатацию резака.

Резак не требует установки огнепреградительных клапанов.

Резак укомплектован ниппелями, что позволяет использовать газовые рукава с внутренним диаметром 6 и 9 мм без дополнительных переходников, накидными гайками M16х1,5 для подачи кислорода и M16х1,5LH для подачи горючего газа.

Товар поставляется в индивидуальной упаковке, что исключает бой и обеспечивает сохранность комплектации во время транспортировки и хранения на складе.

Комплектация Р1-01К:

Резак универсальный Р1-01К – 1 шт.

Мундштук пропановый №2П – 1 шт.

Ниппель универсальный диаметром 6/9 мм – 2 шт.

Гайка накидная M16х1,5 – 1 шт.

Гайка накидная M16х1,5LH – 1 шт.

Руководство по эксплуатации – 1 шт.

Технические характеристики

Применяемый горючий газ: Пропан-Бутан, Ацетилен

Толщина разрезаемого металла, мм: до 100

Давление кислорода на входе, МПа (кгс/см²): 4,0–5,0

Давление пропана на входе, МПа (кгс/см²): 0,3–0,6

Давление ацетилена на входе, МПа (кгс/см²): 0,03–0,8

Расход кислорода, м³/ч: 4,0–8,6

Расход пропана, м³/ч: 0,6–1,08

Расход ацетилена, м³/ч: 0,55–0,85

Угол наклона головки резака: 90°

Длина резака, мм (не более): 520

Вес нетто, кг (не более): 0,7

Габариты резака в собранном виде, мм: 520х110х50

Вес брутто, кг (не более): 0,8

Размеры индивидуальной упаковки, мм: 525х130х60
