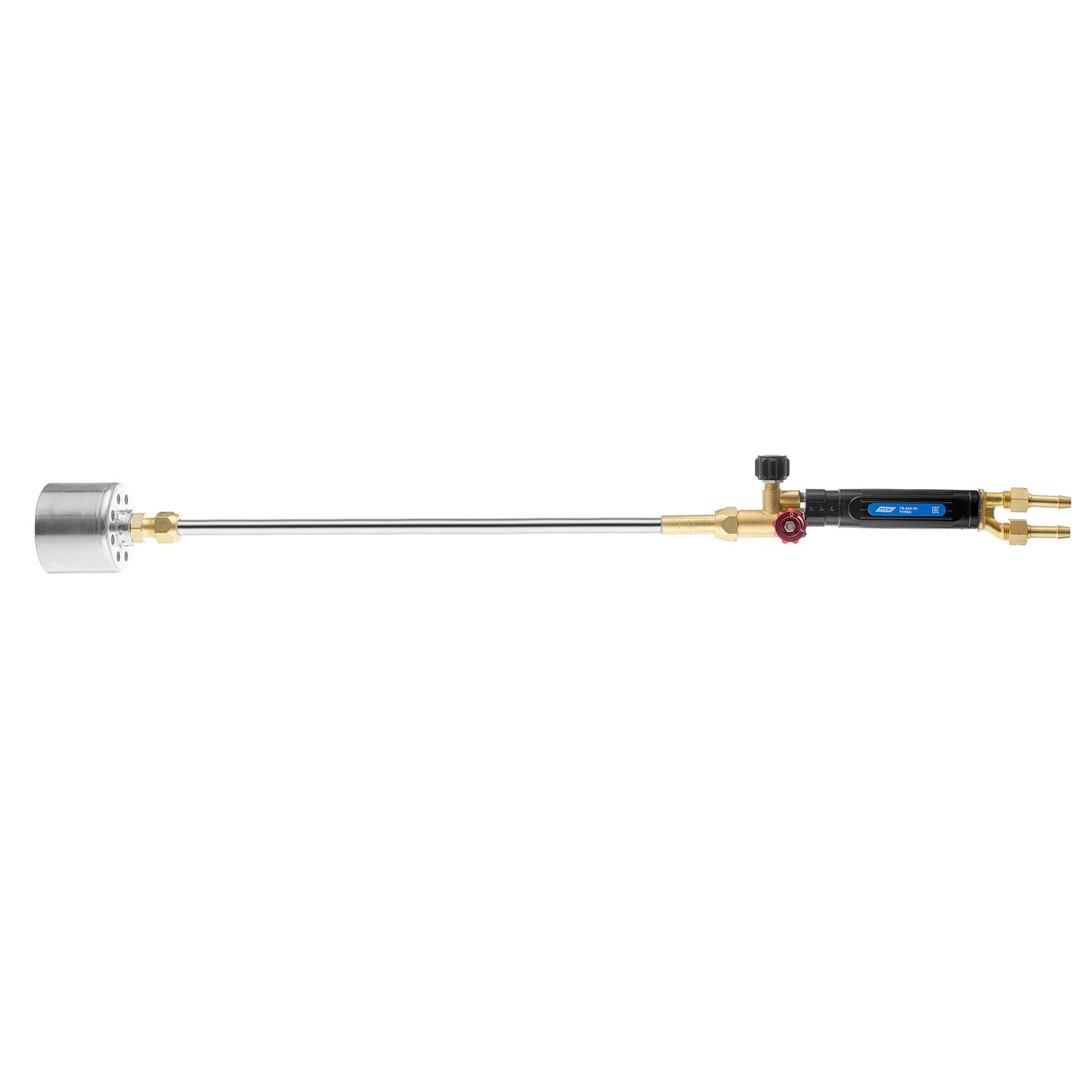

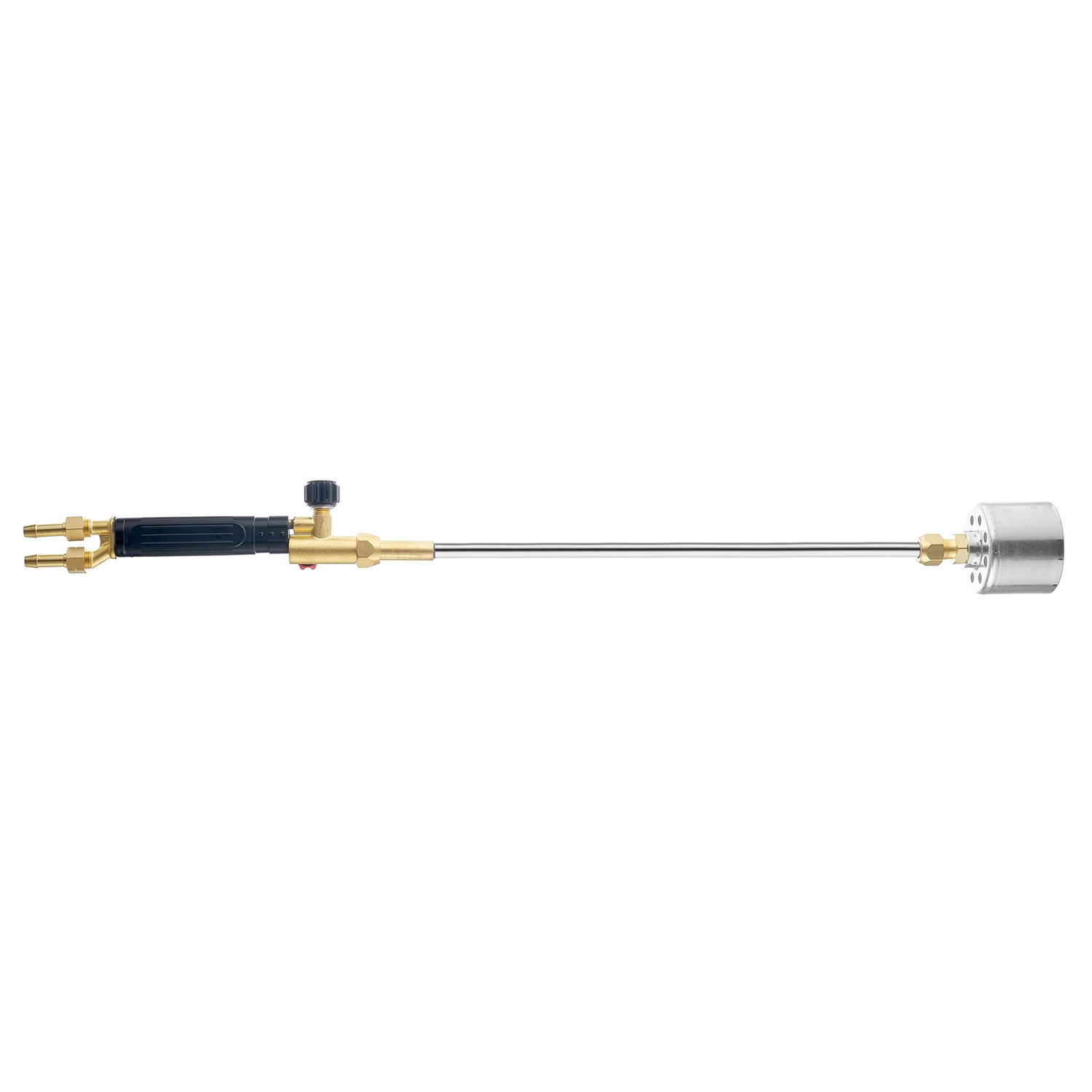

Горелка газовоздушная ГВ-800-70 ТУРБО

Газовоздушная горелка с принудительной подачей воздуха. Длина горелки 800 мм. Горелка работает от метана или пропана. В комплект поставки входят накидные гайки и ниппели для подсоединения рукавов диаметром 9 мм.

Описание

Газовоздушные горелки для нагрева и сушки с принудительной подачей сжатого воздуха ГВ-800-70 ТУРБО используются для предварительного нагрева изделий перед сваркой, наплавления материала с высокой износостойкостью на рабочую поверхность детали для увеличения ее долговечности. Также, горелку серии ТУРБО можно применять для оплавления поверхности битумного рулонного материала при производстве гидроизоляции и прочих видов газопламенной обработки.

В качестве горючего газа применяется природный газ (метан), допускается применение пропан-бутана.

Особенности горелки ГВ-800-70 ТУРБО с принудительной подачей воздуха:

Устройство для смешивания газа с воздухом (инжектор) и мундштук встроены в наконечник.

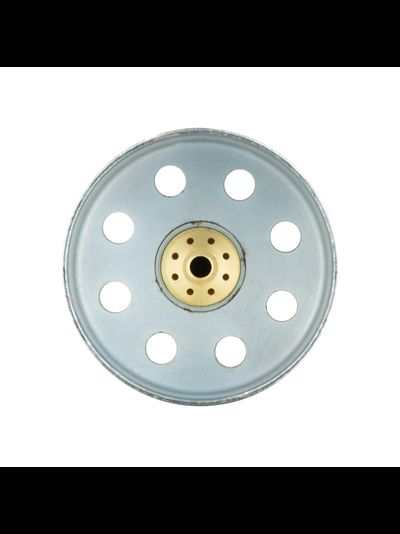

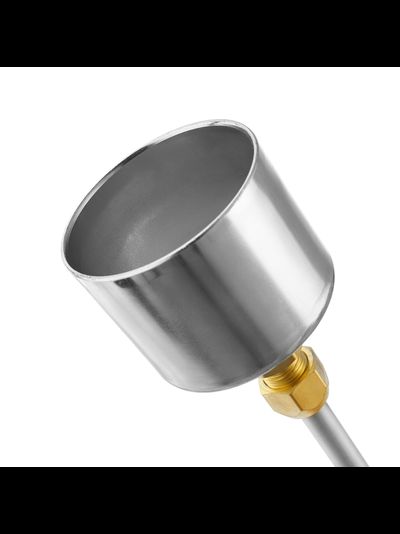

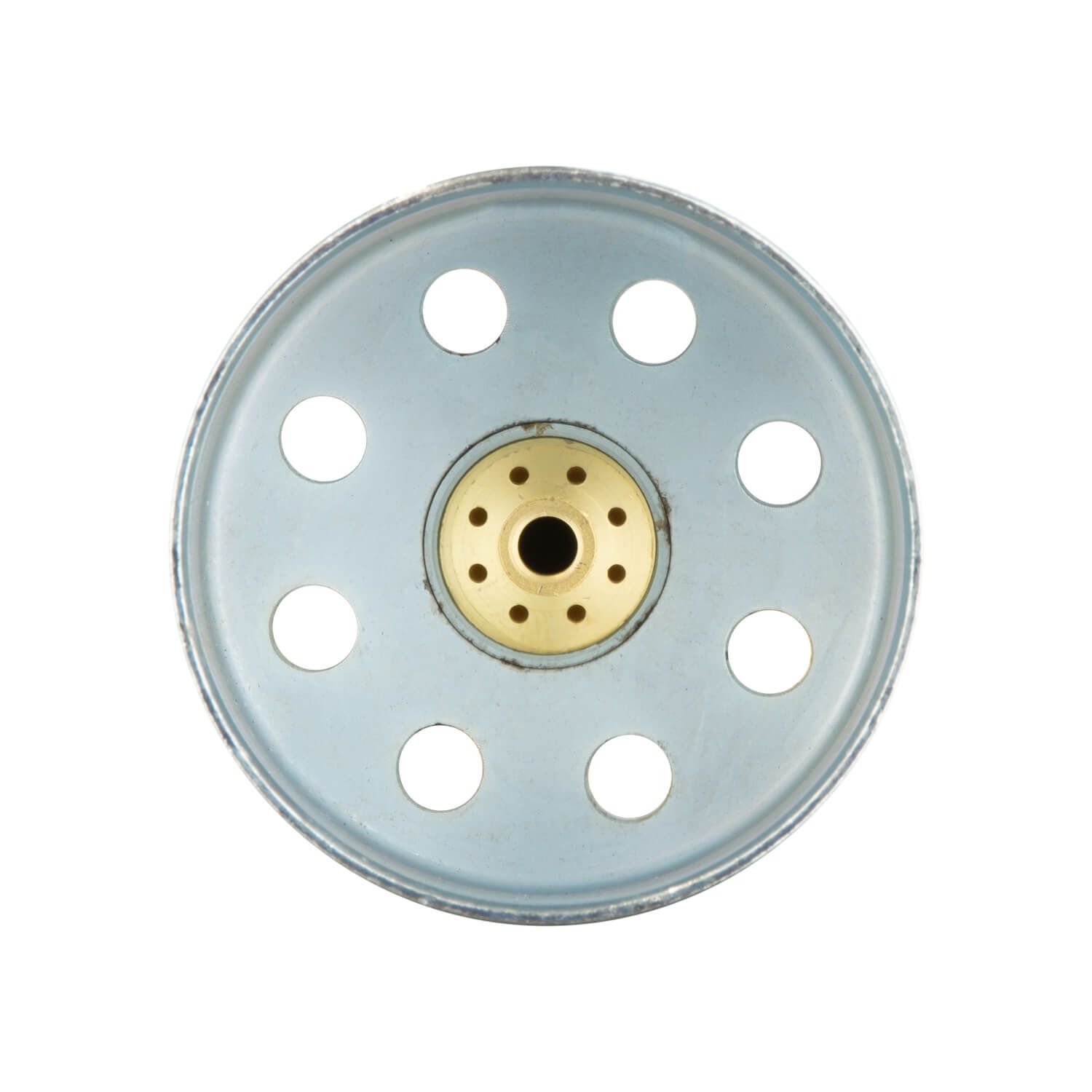

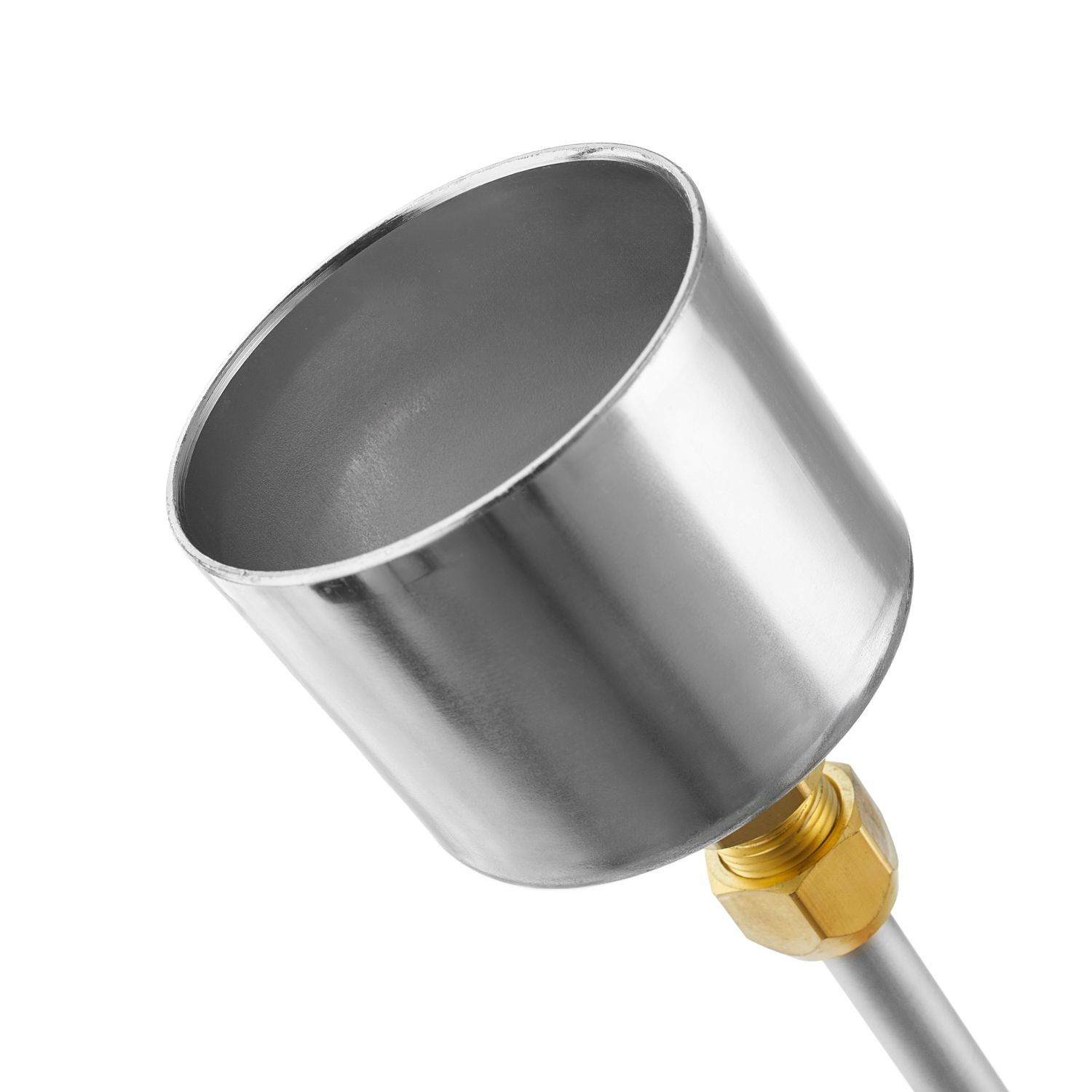

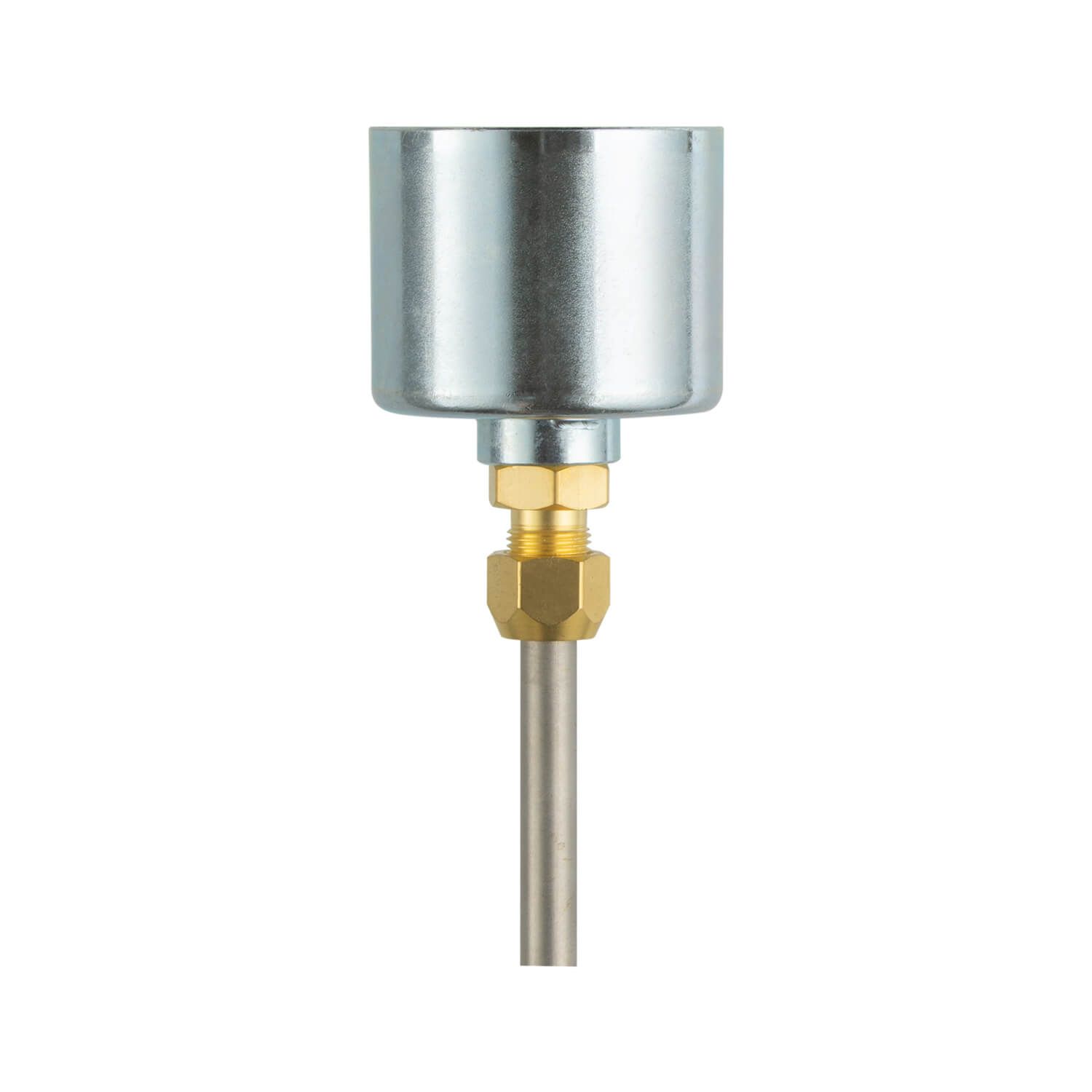

Сопло (колба) имеет выходной диаметр 70 мм, благодаря этому ускоряется обработка большей поверхности.

Регулировка расхода газов осуществляется вентилями, которые расположены на стволе (рукоятке) горелки.

В комплект поставки входят ниппели диаметром 9 мм, накидная гайка с левой резьбой М16х1,5LH для подачи метана (пропан-бутана) и гайка М16х1,5 для подачи воздуха.

Товар упакован в индивидуальную картонную коробку, что исключает бой и обеспечивает сохранность комплектации во время транспортировки и хранения на складе.

Комплектация:

Горелка газовоздушная ГВ-800-70 ТУРБО – 1 шт.

Гайка крепления ниппеля М16х1,5 – 1 шт.

Гайка крепления ниппеля М16х1,5LH – 1 шт.

Ниппель ø 9 мм – 2 шт.

Руководство по эксплуатации – 1 шт.

Технические характеристики

Применяемый горючий газ: Метан, Пропан-бутан

Давление на входе метана, кгс/см² (мм вод.ст.): 0,01–0,1 (100–1000)

Давление на входе пропан-бутана, кгс/см² (мм вод.ст.): 0,1–0,3

Давление на входе сжатого воздуха, кгс/см² (мм вод.ст.): 3–5

Расход сжатого метана, м³/ч (кг/час): 4,2–6

Расход сжатого пропан-бутана, м³/ч (кг/час): 1,2–1,7 (2,4–3,4)

Расход сжатого воздуха, м³/ч (кг/час): 8,4–12

Исполнение: Вентильное

Длина горелки, мм: 800

Количество колб, шт: 1

Диаметр сопла, мм: 70

Вес нетто, кг (не более): 1,05

Габариты в собранном виде, мм (не более): 810х75х35

Вес брутто, кг (не более): 1,15

Габариты индивидуальной упаковки, мм (не более): 840х133х75
Документы

rukovodstvo-po-ekspluatacii-k-gorelkam-gazovozdushnym-gv-800-70-turbo-i-gv-1100-70-turbo.pdf
178.6 кб, 28 октября в 13:35
